文档编号	版本号	保密级别	生效日期
		V1.0	秘密内部公开	2022-5-1

SDP-1D硬件基础操作FAQ 手册3

编 制： 蔡世强

审 核： 金明

批 准： 雷鸣

南阳柯丽尔科技有限公司

步骤八：打开右侧盖，拆除标识的3个部分

拆除标识的螺钉，取下黑色盖子

拔出4处端子

步骤九：取出激光和传动部分

⑴ 向前拉，直到拉不动（注意：不要用大力，以防拉断因疏忽而未拔下的线）

拉后的对应位置

⑵ 向右推

推到位置后

⑶ 向前即可取出激光和传动部分

拆卸4可螺钉

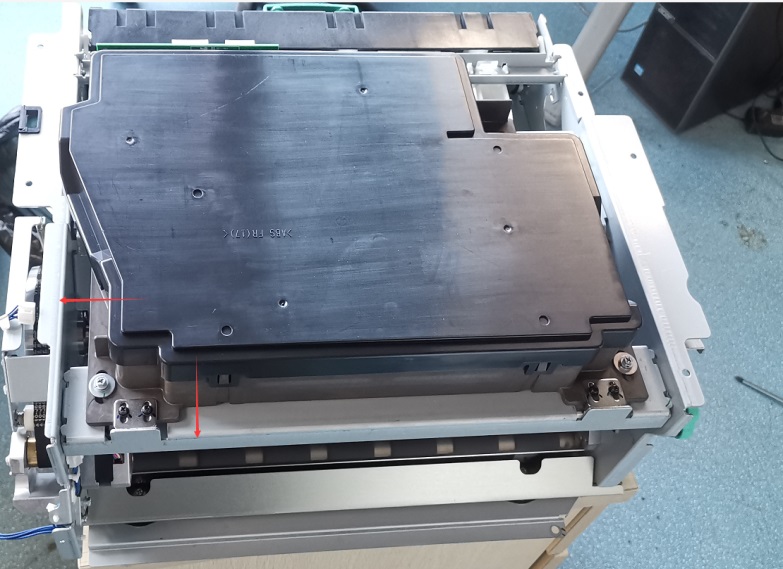

步骤十：安装激光部件，注意对齐

复原按照反向步骤操作即可。
